10kV组合式变压器ZGS13-Z-10

产品概述:



ZGS系列组合式变压器(以下简称美变)将变压器器身、高压负荷开关、熔断器及高低压连线放置在全密封的油箱内,用变压器油作为带电部分相间及对地的绝缘介质的一种新型配电设备。适用于城市公共配电、高层建筑、住宅小区、公园、高速公路等,还适用于油田、工矿企业及施工场所等,是城市电网建设与改造的必需设备。具有成套性强、体积小、占地少,能深入负荷中心、提高供电质量、减少线路损耗,缩短送电周期,选址灵活、对环境适应性强,且能美化城市环境、安装方便、运行可靠及投资少,见效快等一系列优点。

产品特点

 美变总体上分为变压器室、高压室、低压室(包含电容器室)三个部分。

1.变压器室装有变压器器身、高压负荷开关、无励磁分接开关、后备熔断器、插入式熔断器等,整体为全注油密封式结构。

2.高压室内装有高压套管座,压力表、温度计等。与高压套管座相配的肘型或T型电缆插头及避雷器均为全绝缘结构,端子表面为地电位。

3.高低压室为整体的防风雨外壳,与变压器采用隐藏式不锈钢螺栓紧固。体积小,结构紧凑,全密封,全绝缘结构,无须绝缘距离,可确保人身安全。


性能特点

低损耗,低噪音,低温升,过载能力强,抗短路,耐冲击能力强。

证书认证

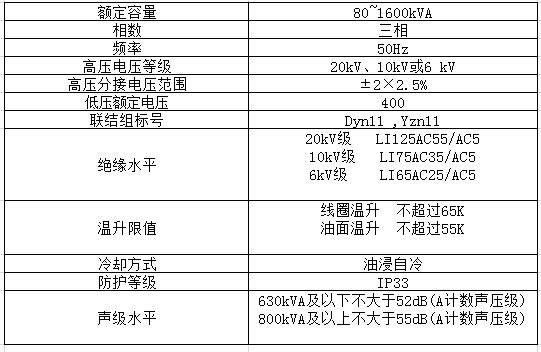

性能参数
